Charakteristika a použitie:

Korčekový elevátor je určený na vertikálnu dopravu sypkých práškových a zrnitých materiálov v granulometrickom rozsahu 0 – 60 mm. Vlhkosť práškových materiálov nesmie presiahnuť 1% H2O. Všeobecne platí podmienka u materiálov s vyšším obsahom vody, že kritériom pre vhodnosť použitia KER na dopravu takéhoto materiálu je jeho lepivosť či sklon k zachytávaniu v korčeku. Nie je prípustné dopravovať triedené materiály, pri ktorých veľkosť najmenších zŕn je 25 mm. Granulometrický rozsah dopravovaného materiálu musí zodpovedať obvyklej granulometrickej štruktúre mlecích či drviacich zariadení. Pripúšťa sa ojedinelý výskyt zŕn do 80 mm. Prípustná teplota dopravovaného materiálu je závislá na použitej dopravnej reťazi. Pri štandardnom prevedení je to v rozsahu -10 až +150 °C. Pri použití špeciálnej dopravnej reťaze je možné dopravovať materiály teplé až 250 °C. Podmienkou pre správny chod KER je nutnosť zabezpečiť plynulé dávkovanie dopravovaného materiálu. Materiál nesmie byť privádzaný pod tlakom.

Rozmery a parametre zariadenia:

Typový rad korčekových elevátorov reťazových zahŕňa 8 základných veľkostí jedno a dvojšachtových, odvodených od šírky korčeka < 220 až 800 mm >, v celej škále tvarov korčekov a otáčok bubnov a tomu zodpovedajúcich výkonov. Dopravnú výšku je možné voliť v rozmedzí 5 – 40 m. Elevátory sú dodávané kompletne vybavené, s pohonom, držiakom strážcu rotačného pohybu a so spojovacím materiálom. U výrobcu je možné po technicko-obchodnom prerokovaní objednať úpravy alebo adresné prevedenie.

Popis prevedenia:

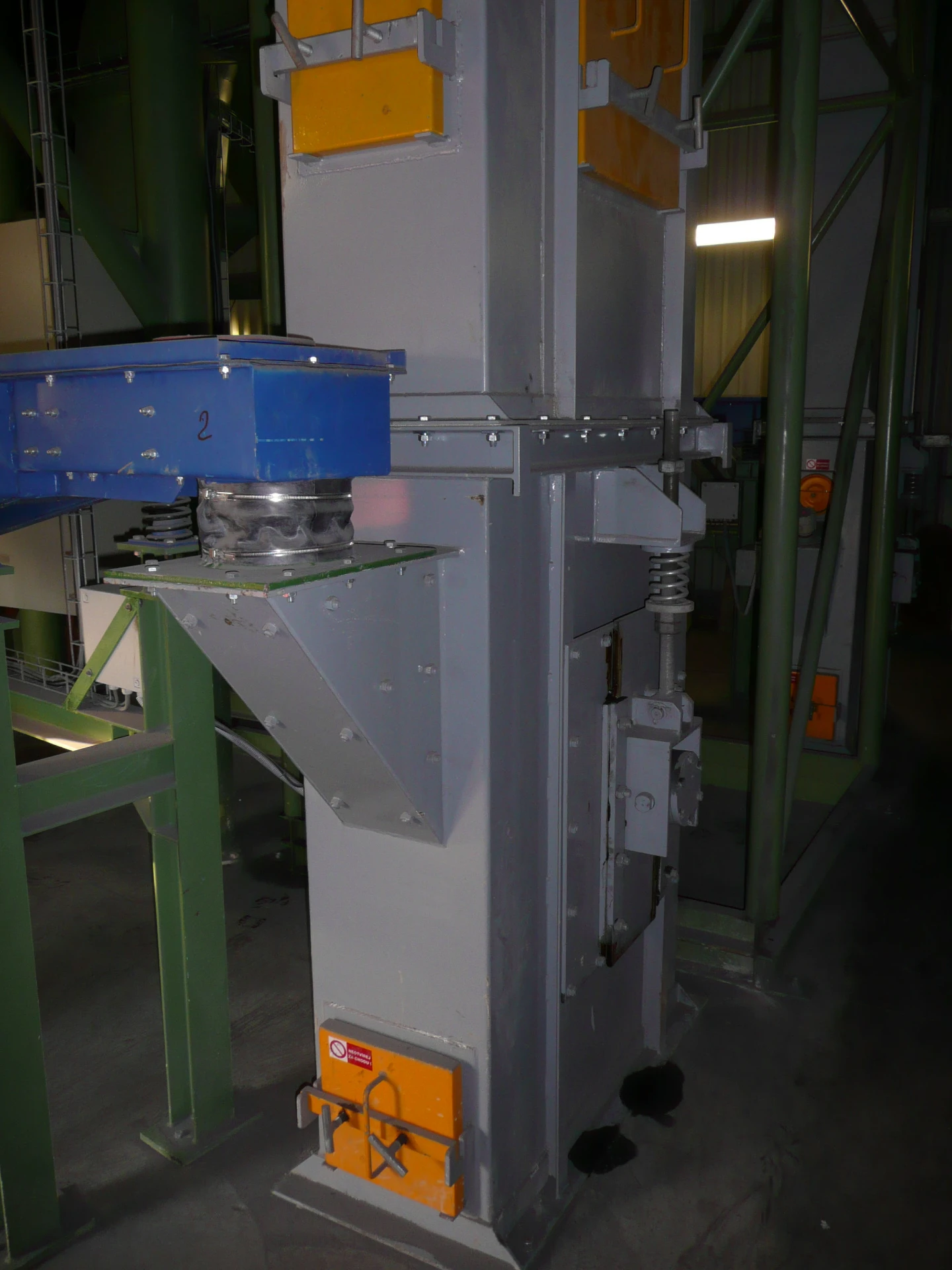

Korčekový elevátor reťazový patrí do radu tzv. elevátorov rýchlobežných, u ktorých dochádza k vyprázdňovaniu materiálu cez vonkajšiu hranu korčeka. Celková konštrukcia KER je riešená ako stavebnica, pomocou ktorej je možné zaistiť ľubovoľnú dopravnú výšku v rozmedzí 5 až 40 m. Samonosná šachta je zostavená z čiastkových šácht. Súčasťou zostavy je aj šachta s montážnymi otvormi, ktorá slúži na montáž dopravnej reťaze (na jej spojenie) a na montáž korčekov. Spodná časť šachty je tvorená napínacou stanicou. V napínacej stanici je inštalovaná napínacia vratná reťaz, ktorá je uložená vo valivých ložiskách v špeciálnom vedení, zaisťujúcom vertikálny pohyb napínacej reťaze v rozsahu 300 až 400 mm a zároveň utesnenie stanice. Napínanie je zabezpečené pomocou tyčí a závaží alebo pružinami.

Hornú časť šachty tvorí hnacia stanica. Súčasťou hnacej stanice je hnacia reťazka s ložiskami a pohon. Pohon elevátora je tvorený násuvnou prevodovou skriňou s el. motorom. Spätná brzda, ktorá slúži na zabránenie spätného chodu pásma pri zastavení elevátora je súčasťou prevodovky. Pohony nad 22 kW sú vybavené pomocnými pohonmi.

Prevedenie – korčekový elevátor je vyrobený z ocele triedy 11. Pri požiadavke na zvýšenú odolnosť na opotrebenie je vykonávaná špeciálna úprava korčekov, ktoré sú v miestach najväčšieho abrazívneho namáhania opatrené návarom tvrdokovu. Sklzy násypu a výsypu sú z HARDOXU. Dopravná reťaz je zahraničná subdodávka (PEWAG, RUD).

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
