Charakteristika a použitie:

Kalhotová klapka (ďalej len klapka) slúži na usmernenie toku materiálu do jednotlivých technologických vetiev. Je určená pre sypké a zrnité materiály v rozmedzí 0 až 40 mm, jednotlivé kusy do 50 mm. Prípustná vlhkosť práškových materiálov: obsah vody do 1% pri teplotách nad 0 °C. Pri zrnitých materiáloch s hlinitou prímesou: obsah vody do 3%. Teplota dopr. materiálu: suché materiály -30 do 100 °C, vlhké materiály 0 do +100 °C.

Rozmery a parametre zariadenia:

Typový rad kalhotových klapiek KKM je dodávaný po technicko-obchodnom prerokovaní s odberateľom v adresnom prevedení. Na ovládanie sú pre jednotlivé veľkosti navrhnuté vhodné elektropohony. Dodávané kalhotové klapky sú osadené pohonmi renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.

Popis prevedenia:

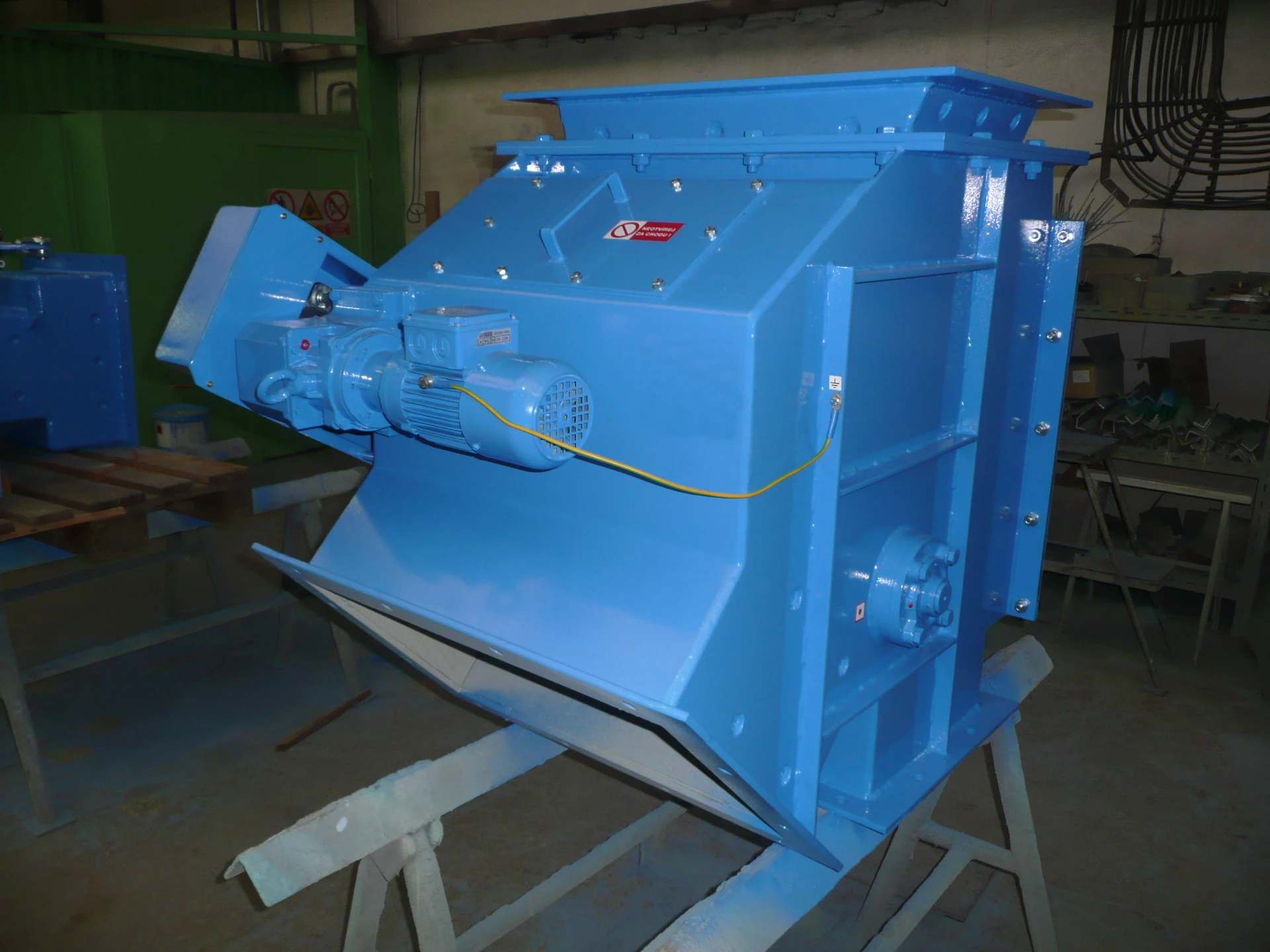

Kalhotové klapky sú konštruované na osadenie do gravitačných sklzov štvorcového alebo obdĺžnikového prierezu na usmernenie toku materiálu do dvoch vetiev technologickej linky. Ovládanie elektropohonov príslušnej veľkosti zodpovedá potrebnému krútiacemu momentu. Zaistená je zároveň signalizácia koncových polôh. Výstupné sklzy zvierajú uhol 60°, prípadne iný podľa potrieb odberateľa.

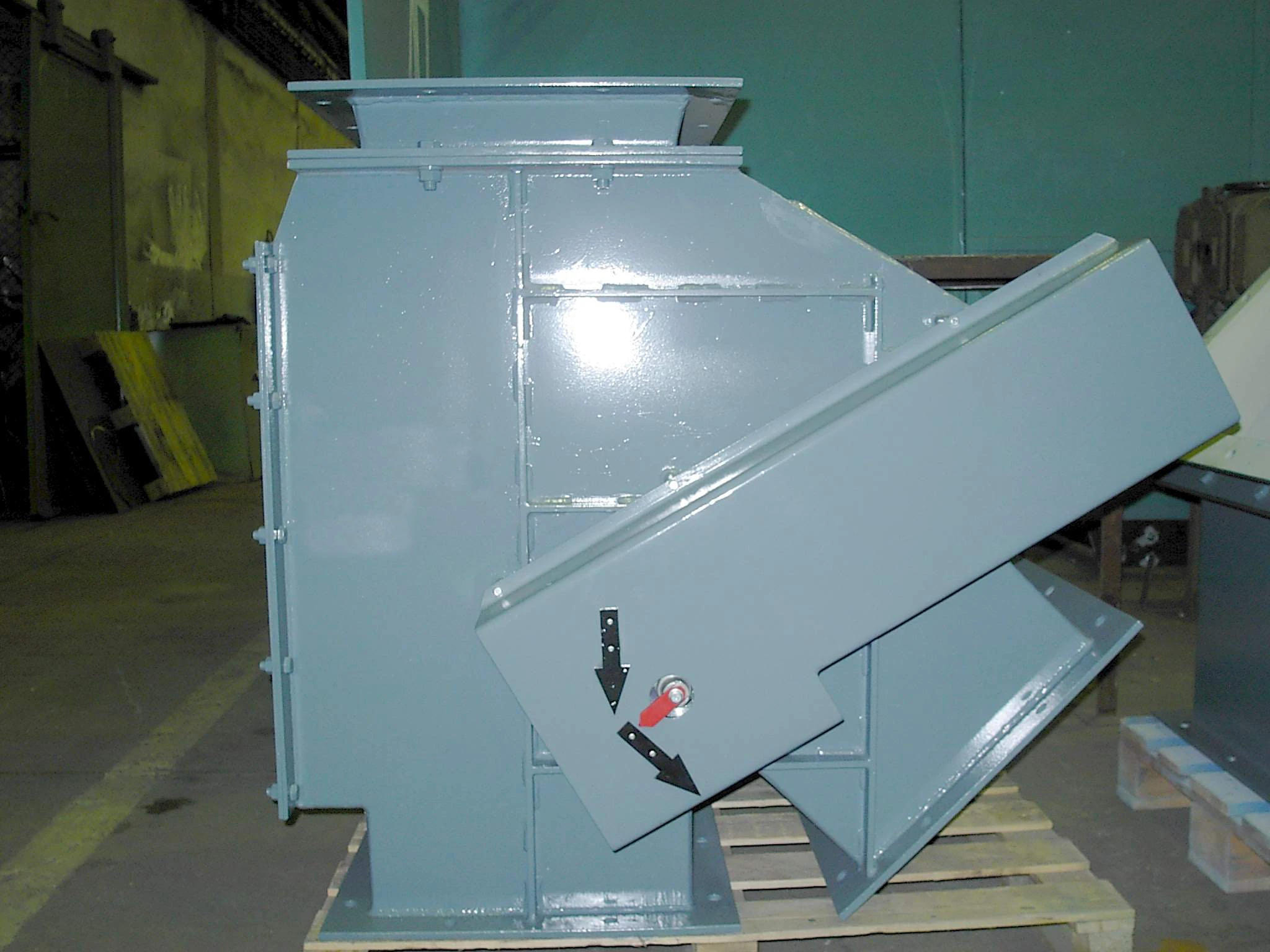

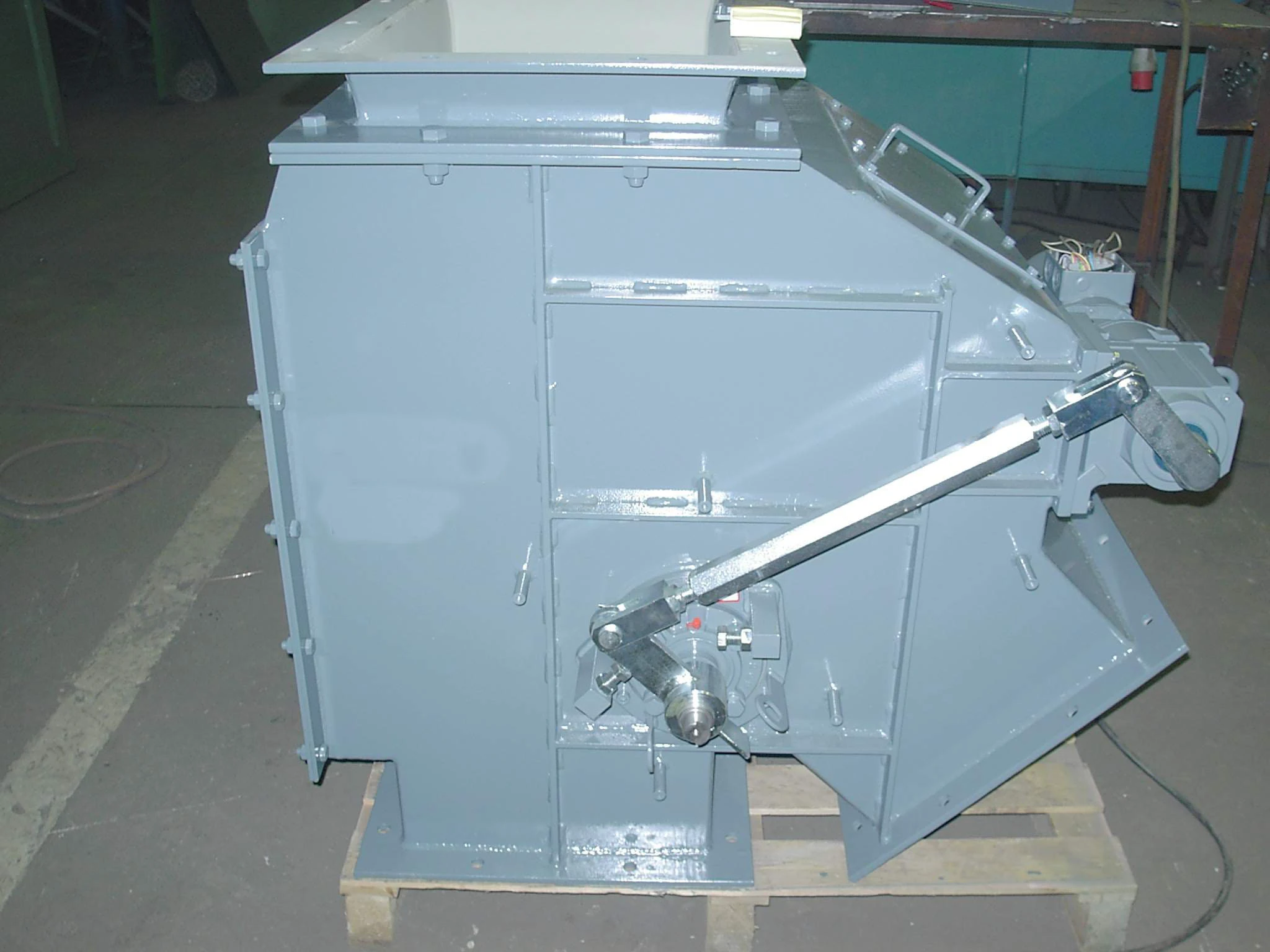

Prevedenie – teleso klapky je zváraná konštrukcia so vstupnou a dvoma výstupnými štvorcovými alebo obdĺžnikovými prírubami. Podľa druhu dopravovaného materiálu môžu byť vnútorné steny telesa klapky opatrené pancierovaním. Usmerňovanie toku materiálu zaisťuje vnútorný list opatrený pancierovanou klznou plochou. List klapky je uchytený pomocou hriadeľa do ložísk /klzných alebo valivých/, ktoré sú umiestnené na vonkajších stranách klapky. Uloženie hriadeľa je opatrené tesnením na zamedzenie prašnosti.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
