Charakteristika a použitie:

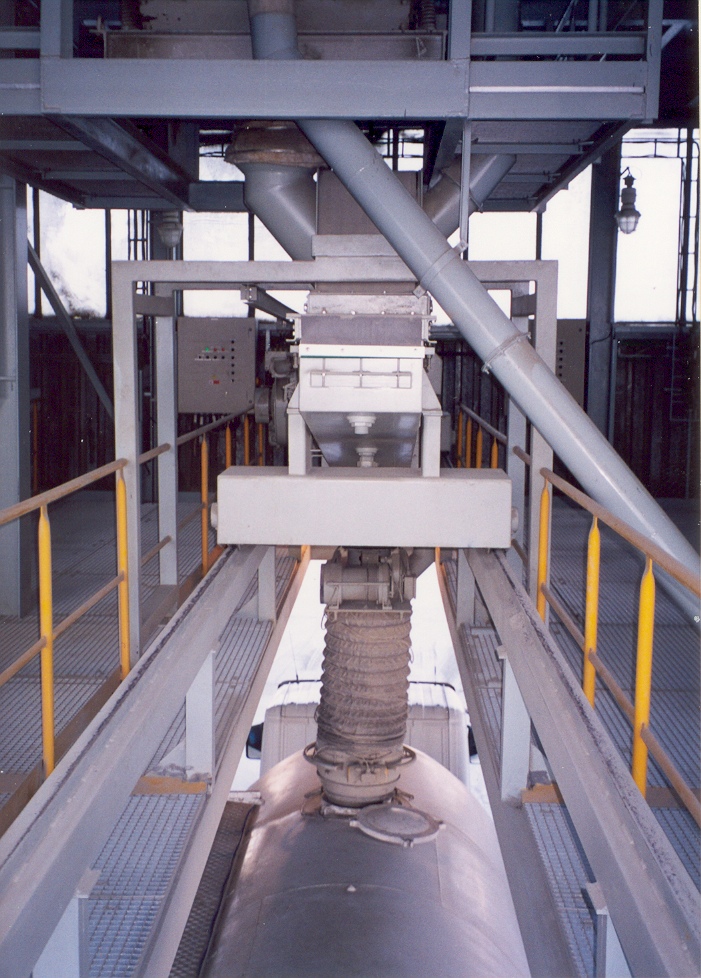

Mobilný nakladač VLC je určený na plynulú a bezprašnú nakládku voľne loženého cementu do cestných alebo železničných prepravníkov s priemerom plniaceho hrdla 350 – 550 mm.

Pochádza po koľajovej dráhe uloženej na podlaží budovy expedície cementu nad prejazdným koridorom nákladných áut alebo železničných prepravníkov. Nakladač je riadený ručným ovládačom z obsluhovacej plošiny.

Rozmery a parametre zariadenia:

Typový rad mobilných nakladačov je rozdelený do dvoch základných skupín a to podľa druhu dopravy suroviny na:

- vzduchová doprava pomocou pneužľabov,

- doprava šnekovými podávačmi.

Mobilné nakladače sú konštruované štandardne pre šírku pojazdových koľajníc 1 200 mm a s dĺžkou pojazdu 6 000 až 12 000 mm. Na základe konkrétnej požiadavky odberateľa je možné navrhnúť mobilný nakladač pre špecifické podmienky.

Dodávané zariadenie je osadené pneumatickými a elektrickými prvkami renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.

Popis prevedenia:

Mobilný nakladač VLC je zložený z nasledujúcich podskupín:

Vstupné teleso: násypná hlavica je zvarená z plechu, opatrená vstupným hrdlom pre prísun materiálu, kruhovou prírubou pre pripojenie odsávacieho potrubia a tesniacou tkaninou s dvoma prevádzacími valcami.

Nosná konštrukcia: zvarená z valcovaných profilov, vybavená nastavovacími skrutkami a ukotvená na podlaží, vrátane podpier a pojazdového zhrňovača káblov.

Pojazdové teleso: trojdielna skriňa zvarená z plechu, vystužená rebrami, zoskrutkovaná dvoma prírubami, s úpravou dna pre uloženie pneumatických dopravných žľabov alebo šnekových podávačov, opatrená na hornej hrane rebrinovým roštom s rektifikačnými skrutkami a krycou tkaninou.

Poháňaná náprava — pojazdu mobilného nakladača s pohonom , priebežnú

hriadeľom , nosnými krytmi a vymedzením pojazdu.

Voľná ​​náprava — pojazdu mobilného nakladača s nosnými krytmi a

samostatnými pojazdovými kolesami .

Plniaca hubica - kompletná jedno alebo troj lanková plniaca hubica PH pre plynulú a bezprašnú expedíciu voľne loženého cementu do prepravníkov s priemerom hrdla od 400 do 550mm - nemusí byť súčasťou dodávky

Elektrická inštalácia — celého mobilného nakladača s plniacou hubicou,

zahŕňajúca stabilnú a pojazdnú svorkovnicovú skriňu s káblom a zhrňovacím

zariadením , silovú a ovládaciu svorkovnicovú skriňu plniacu hubica a vlastnú

inštaláciu oboch častí.

Prevedenie – mobilný nakladač VLC je vyrobený ako zvarenec z plechov a

oceľových polotovarov bežných akostí, časti prichádzajúce do styku s materiálom

môžu byť vyrobené z ocele Brinar 400Cr.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom !!!
