Plniaca hubica je zariadenie používané na riadenie toku materiálu počas plnenia do obalov, nádob alebo iných prepravných jednotiek. Môže byť navrhnutá pre rôzne druhy materiálov ako sú kvapaliny, sypké látky alebo plynné látky. Plniace hubice sú dôležitým prvkom v automatizovaných aj manuálnych plniacich systémoch a nachádzajú široké uplatnenie v potravinárskom, chemickom, farmaceutickom a stavebnom priemysle.
Charakteristika a použitie:
Plniaca hubica PH je určená pre plynulý bezprašný prísun expedovaných sypkých materiálov do cisterien nákladného automobilu , železničného vagónu, prípadne iného plniaceho zariadenia s priemerom hrdla 400 – 550 mm. Ďalej pre nakladanie na rovnú ložnú plochu nákladného automobilu, železničného vagónu alebo iného nakladacieho priestoru.
Rozmery a parametre zariadenia:
Typový rad plniacich hubíc PH je rozdelený:
podľa spôsobu zavesenia a zdvíhania hubice na:
a) jednolankové / PH1, PH2, PHF5 /
b) trojlankové / PH3, PH4, PHF6 /
podľa spôsobu plnenia:
a) do uzavretých cisterien / PH1, PH3, PHF5, PHF6 /
b) voľné loženie / PH2, PH4 /
podľa spôsobu odprášenia:
a) odprášenie do externého filtračného zariadenia /PH1 až PH4/
b) s integrovaným filtrom / PHF5, PHF6 /
Plniace hubica sú konštruované pre dopravu suchých sypkých materiálov o zrnitosti 0 až 30 mm a pre dopravné výkony 150 až 400 t/hod. Štandardne ich možno používať pre teploty dopravovaných materiálov do 80 °C, v špeciálnom prevedení až do 140 °C. Pre tieto vysoké teploty nie je možné dodať s integrovaným filtrom.
Dodávané zariadenie je osadené pneumatickými a elektrickými prvkami renomovaných firiem navrhnutých výrobcom, príp. podľa objednávky alebo dohody s odberateľom.
Popis prevedenia:

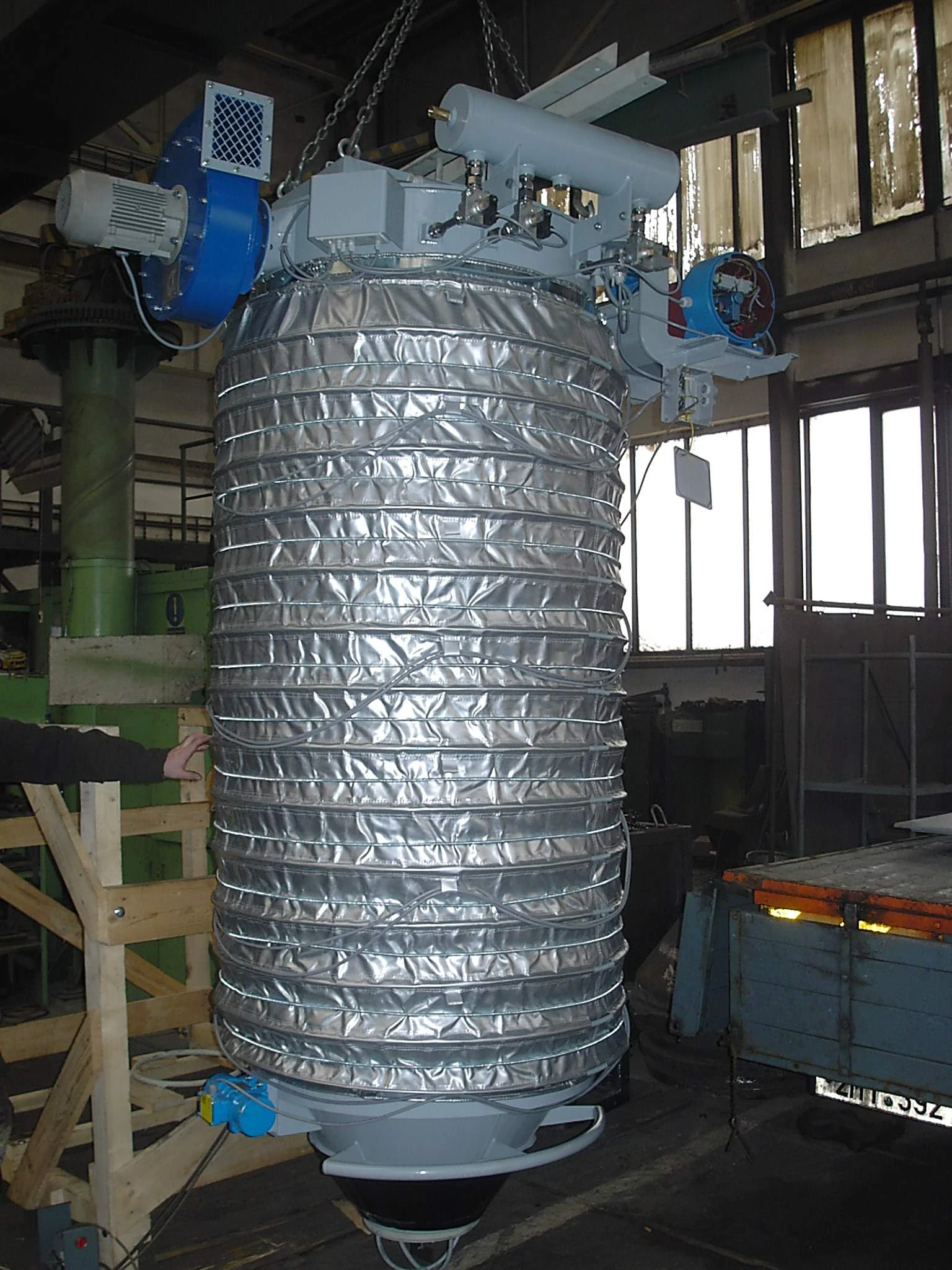

Plniaca hubica sa skladá z navíjacieho mechanizmu opatreného jedným alebo troma lankami, horného vstupného dielu vrátane odprašovacieho hrdla, teleskopu, spodného dielu a protiprašného krycieho vaku. Súčasťou navíjacieho mechanizmu je spínač koncových polôh a spínač prevesenia laniek. Navijak je opatrený ochranným krytom. V hornom vstupnom dieli je centrálne umiestnené hrdlo na vstup materiálu. Pri jednom lankovom prevedení je lanko na zdvíhanie hubice vedené jej stredom, u trojlankového prevedenia sú lanká vedené mimo vstupného hrdla teleskopu. Súčasťou spodnému dielu je dosadacia tesniaca časť / napr. kužeľ /, sonda na snímanie hladiny materiálu a vibrátor.
Ovládanie zdvihu pri spúšťaní a zdvíhaní hubice je riešené z ovládacieho panelu umiestneného v pracovnom priestore hubice alebo ovládacou hruškou zavesenou na kábli k navíjaciemu mechanizmu.
Pri plniacich hubiciach s integrovaným filtrom je súčasťou dodávky hubice filter, ventilátor, vzdušník a riadiaca jednotka na tlakové čistenie filtrov.
Prevedenie: hubica je vyrobená z oceľových polotovarov bežných akostí, časti prichádzajúce do styku s materiálom z oteruvzdorného materiálu prípadne z ocele Brinar 400 Cr.
Horný a spodný diel sú zvarencami, medzi tieto diely je vložený teleskop pozostávajúci z jednotlivých častí.
