Charakteristika a použitie:

Šupátkové uzávery sú určené na prevádzkové a havarijné uzatváranie toku materiálu z výpustných otvorov násypiek, zásobníkov a podobných zariadení. Nie sú určené na reguláciu prietokového množstva materiálu. Sú vhodné pre široký okruh sypkých, suchých, práškových a zrnitých materiálov s granulometriou v rozsahu 0 – 32 mm, v technologických súboroch výroby cementu, vápna, mletých surovín, stavebného kameniva a podobných produktov. Pre malú početnosť manipulácií sa používa uzáver s ručnými, pri väčších výškach výpustí s reťazovými kolesami.

Rozmery a parametre zariadenia:

Typové rady šupátkových uzáverov obsahujú 7 veľkostí < od 160 x 160 mm do 650 x 650 mm > (viď tabuľka: projektový podklad), okrem týchto veľkostí je možné na objednávku a po technicko-obchodnom prerokovaní dodať adresné prevedenie.

Popis prevedenia:

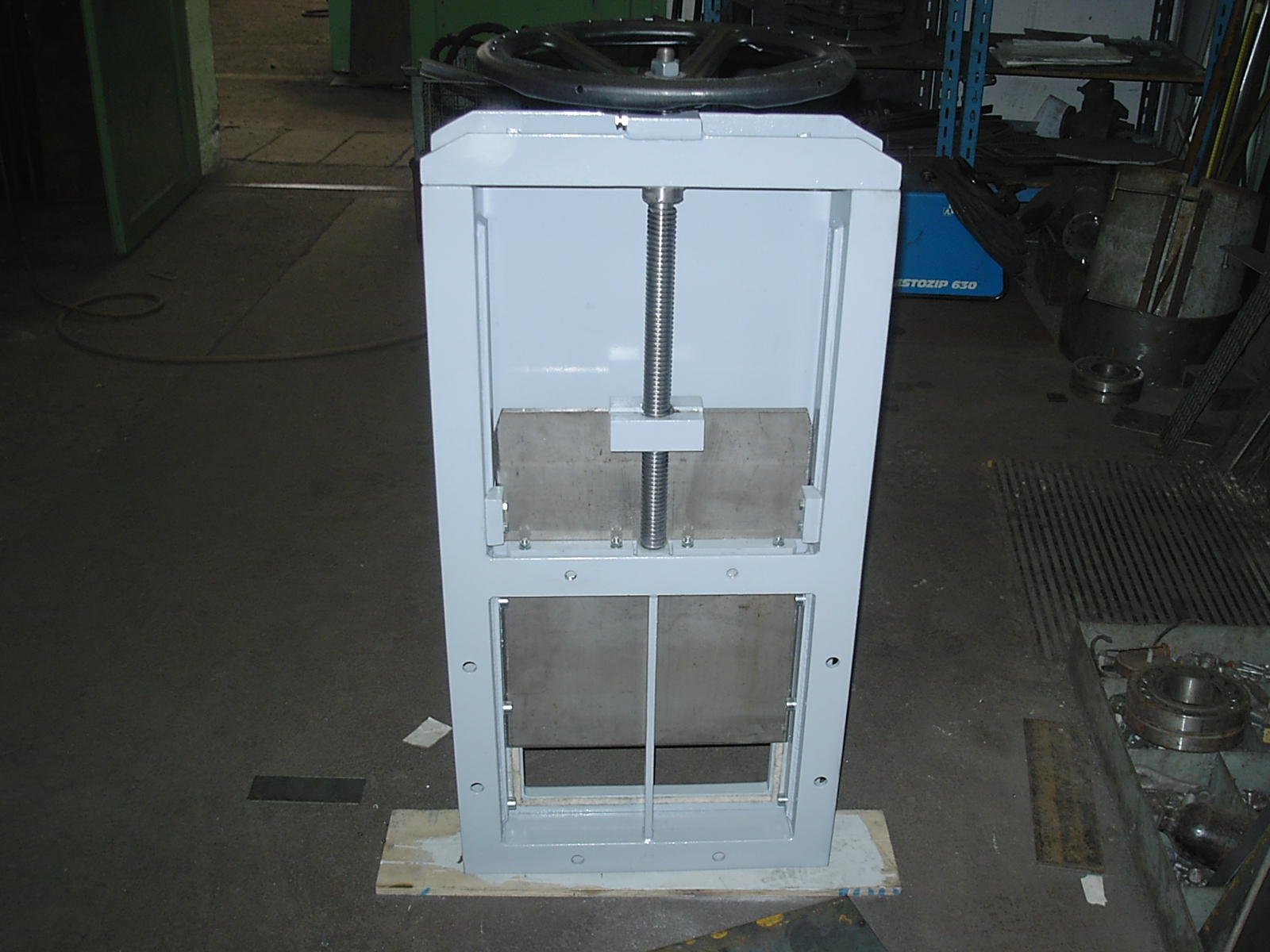

Šupátkový uzáver má obvykle štvorcový, pri atypických prevedeniach obdĺžnikový prietokový prierez, ktorý je uzatváraný doskovým šupátkom, ovládaným pri type SUR a SURE skrutkou s trapézovým závitom a maticou. Rám posúvača je zvarený z oceľových U - profilov. Do rámu vložená doska posúvača je podopieraná valcovou hlavou skrutiek, pri väčších veľkostiach navyše pozdĺžnou podperou v osi. List šupátka je tesnený na výstupe z prietokového prierezu nastaviteľnou upchávkou, prietokový prierez šupátka je tesnený medzi listom a rámom po celom obvode tesniacou šnúrou. Tesnenia aj okraje listu sú chránené oceľovými štvorhranami.

Prevedenie jednotlivých výrobkov podmieňujú fyzikálne vlastnosti materiálov, pre ktoré sú určené. Uzatváracie listy sú vyrábané z ocelí triedy 11 alebo 17. Pre suroviny a produkty s teplotami do 200 °C sú používané tesniace profily zo špeciálnych materiálov. Odlišne je riešená aj dosadacia plocha čela šupátka pre práškové a zrnité materiály.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
