Turniketové podávače v rozmedzí 160-250 sú obvykle označenia pre podávacie systémy s kruhovým alebo turniketovým mechanizmom, ktoré sa využívajú v rôznych priemyselných procesoch, napríklad na dávkovanie materiálov, sypkých látok, granulátov alebo iných surovín. Rozmer 160-250 sa môže vzťahovať k priemeru alebo kapacite daného zariadenia. Takéto podávače bývajú súčasťou dopravných a dávkovacích systémov v strojárstve, stavebníctve, chemickom a potravinárskom priemysle.
Charakteristika a použitie:
Turniketové podávače sú určené na rovnomerné a regulované podávanie alebo objemové dávkovanie sypkých, jemne zrnitých materiálov zo zásobníkov alebo slúžia ako tlakový uzáver a podávač u vzduchotechnických zariadení. Hlavným kritériom pri rozhodovaní o vhodnosti nasadenia tohto zariadenia do technologického súboru sú vlastnosti podávaného materiálu. Musí byť sypký, nelepivý a nesmie mať sklony k vytváraniu klenby, zrnitosť obmedzená hornou hranicou 5 mm, max. teplota podávaného materiálu je pri turniketoch s polytánovými planžetami 80 °C, s oceľovými 150 °C. V prípade potreby nasadenia turniketu na iný typ materiálu je nutné túto možnosť konzultovať s výrobcom.
Rozmery a parametre zariadenia:
Typový rad turniketových podávačov zahŕňa 6 základných veľkostí odvodených od priemerov < 160 až 250 mm > a dvoch dĺžok rotora. Pri každom turnikete je možné využiť celú škálu otáčok rotora a tomu zodpovedajúcich výkonov. Podávače sú dodávané kompletne vybavené, s pohonom, držiakom strážcu rotačného pohybu a so spojovacím materiálom. U výrobcu je možné po technicko-obchodnom prerokovaní objednať úpravy alebo adresné prevedenie.
Popis prevedenia:

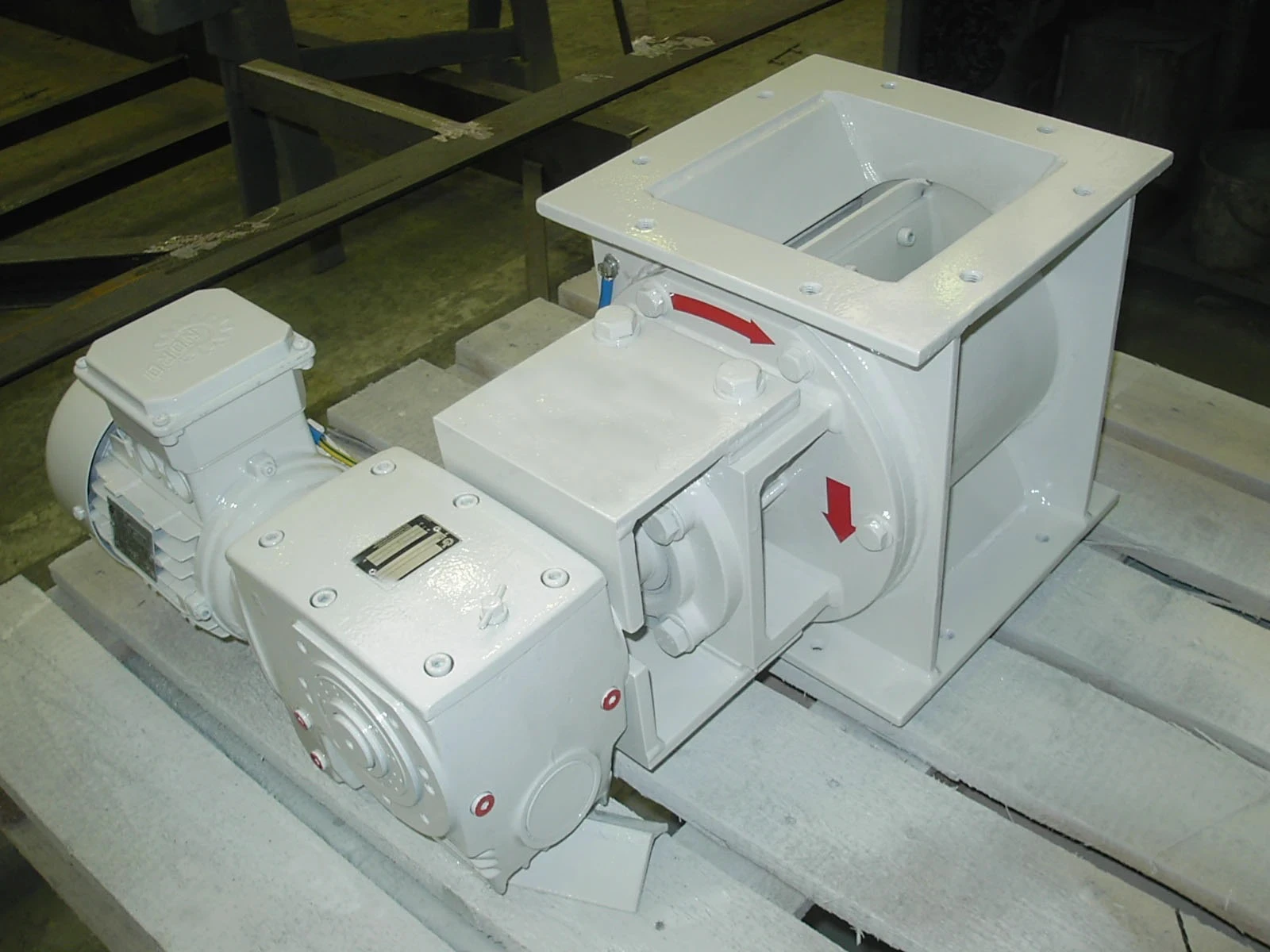

Turniketový podávač je tvorený zváranou skriňou, ktorá je na čelách opatrená vekami a v hornej a dolnej časti pripojovacími prírubami. Rotor turniketu je uložený v dvoch valivých ložiskách vo vekách turniketu. Veká turniketu aj rotor sú zasunuté v telese a prichytené tesnenými prírubami k bočniciam telesa turniketu. Komôrky rotora sú tvorené priečkami s výmennými planžetami a to buď oceľovými alebo polytanovými v závislosti na teplote materiálu. Bočné tesnenie rotora je riešené formou labyrintov na obvode medzi rotorom, skriňou a vekom turniketu. Prípadnému prieniku podávaného materiálu k ložiskám bránia nastaviteľné upchávky. Pohon turniketu je riešený formou násuvnej elektroprevodovej skrine upevnenej k hriadeľu rotora.
Prevedenie: turniket je vyrobený z ocele tr. 11 a je riešený ako zváraná konštrukcia. Tesniace planžety sú vyrobené z POLYTANU, oceľovej planžety z materiálu HARDOX alebo BRINAR.
Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
