Charakteristika a použitie:

Uzatváracie a regulačné valce sú určené na inštaláciu do zvislých dopravných ciest (gravitačných sklzov) práškových a jemne zrnitých (do 5 mm), sypkých alebo čerených materiálov v technologických linkách predovšetkým výroby stavebných hmôt. Slúži na uzavretie, prípadne reguláciu prietoku suroviny v následných vodorovných alebo zvislých dopravných cestách. Zariadenie konštruované predovšetkým pre mleté, práškové materiály je prachotesné. Teplota dopravovaného suchého materiálu môže byť –30 až +100°C, pri práškových materiáloch s vlhkosťou max. 1% je pracovná teplota 0 až 100 °C.

Rozmery a parametre zariadenia:

Typový rad uzatváracích a regulačných valcov URV je navrhnutý v 8-mi veľkostiach < od 150 x 150 mm do 650 x 650 mm > (viď tabuľka: projektový podklad ). Pre nasadenie do dopravnej cesty je rozhodujúci prietokový prierez, uvádzaný v tabuľke. Ovládanie zaisťujú otočné pneumatické alebo elektrické servopohony. Dodávané zariadenie je osadené pneumatickými a elektrickými prvkami renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.

Popis prevedenia:

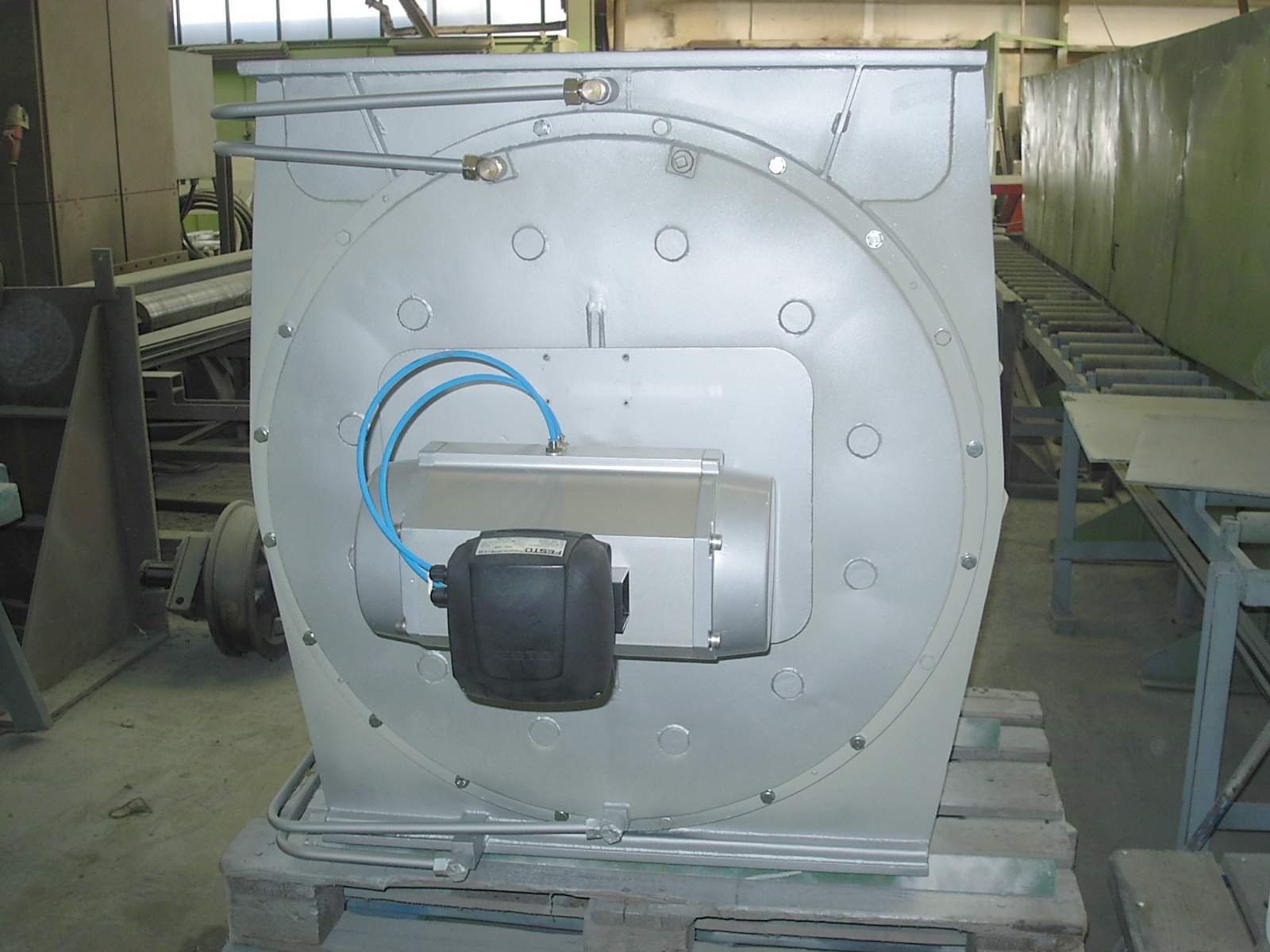

Uzatváracie a regulačné valce sú konštruované na uplatnenie vo zvislých gravitačných sklzoch štvorcového prierezu na reguláciu toku materiálu do technologickej linky. Vnútorný regulačný valec je ovládaný otočným pneumatickým alebo elektrickým servopohonom príslušnej veľkosti, zodpovedajúci potrebnému krútiacemu momentu. V prípade nasadenia pneupohonu sú súčasťou dodávky aj ručne alebo diaľkovo ovládané rozvádzače a ventily. Na prevádzku klapky je nutné zaistiť upravený tlakový vzduch.

Prevedenie – teleso uzáveru je zváraná konštrukcia so vstupnou a výstupnou štvorcovou prírubou. Usmerňovanie toku materiálu zaisťuje vnútorný valec opatrený prietočným otvorom a uzatváracou plochou. Tvarom prietokového otvoru je možné upraviť priebeh podávaného množstva v rozsahu regulácie. Valec je uchytený pomocou čapov do samomazných puzdier na vonkajších vekách klapky. Vnútorný valec, uloženie čapov a vonkajšie veka sú opatrené tesnením na zamedzenie prašnosti.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
