Charakteristika a použitie:

Valcový bočný vykladač (ďalej len VBV) slúži na rozdelenie toku suchého, jemne mletého materiálu v pneumatických dopravných cestách do pozdĺžneho alebo bočného smeru (podľa prevedenia vpravo, alebo vľavo). Zariadenie je prachotesné a je určené na inštaláciu v technologických linkách predovšetkým výroby stavebných hmôt. Teplota dopravovaného materiálu je do 80 °C.

Rozmery a parametre zariadenia:

Typový rad valcových bočných vykladačov je navrhnutý v 8-mi veľkostiach < od 150 x 150 mm do 650 x 650 mm > (viď tabuľka: projektový podklad). Pre nasadenie do dopravnej cesty je rozhodujúci prietokový prierez, uvádzaný v tabuľke. Ovládanie vnútorného valca zaisťuje elektropohon s brzdou od renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.

Popis prevedenia:

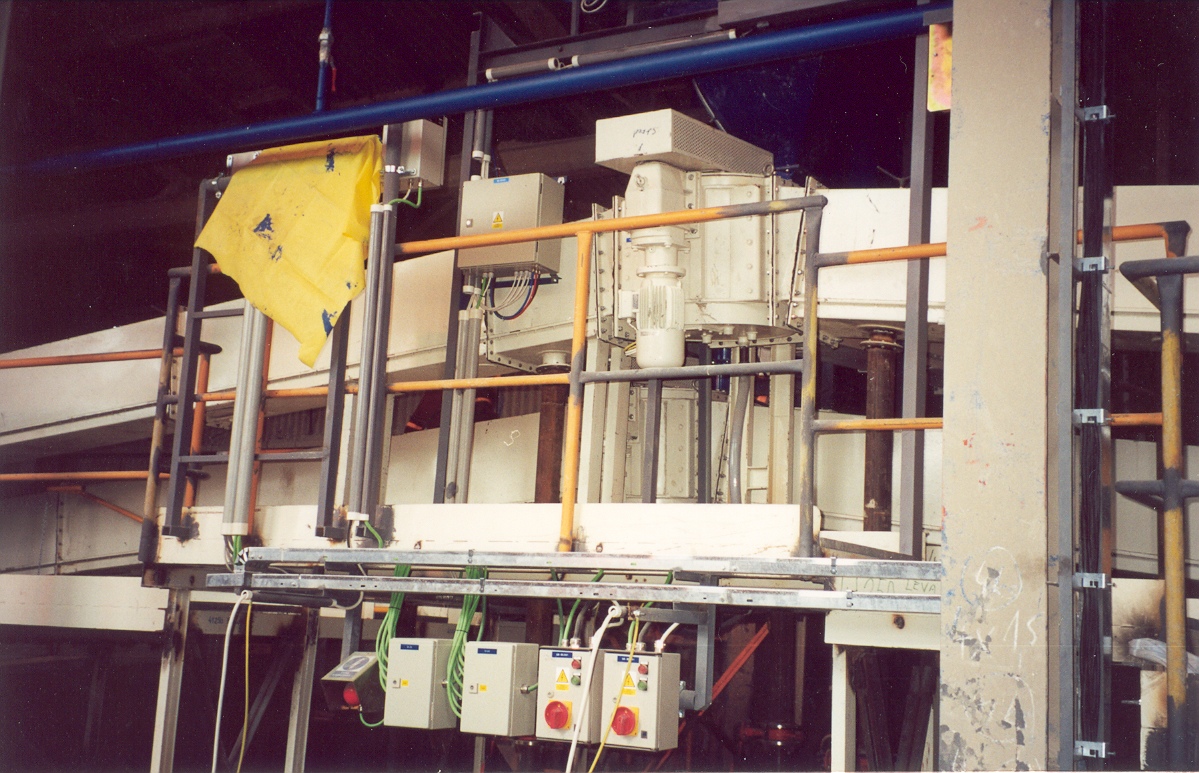

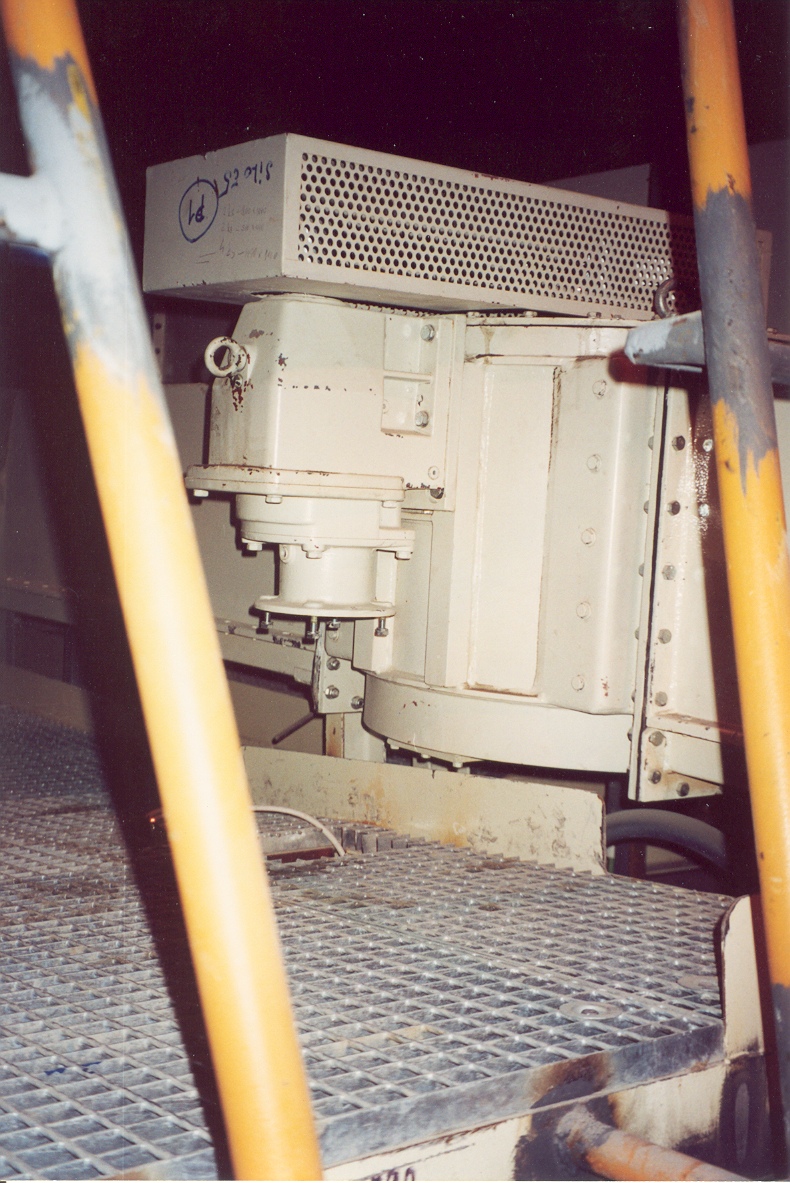

Valcový bočný vykladač má obdĺžnikový vstup a dvojitý obdĺžnikový výstup na pripojenie k pneumatickým žľabom. Rozdelenie toku materiálu do jednotlivých vetiev zaisťuje vnútorný valec, ktorý je opatrený prevzdušňovacím dnom. Tento je uchytený pomocou čapov do telesa a veka VBV. Veko je priskrutkované na prírubu základného telesa VBV. Ovládanie vnútorného valca zaisťuje motorický pohon opatrený brzdou, ktorý je priskrutkovaný cez kotviacu dosku na základné teleso. Pákový prevod od pohonu k vnútornému valcu je opatrený krytom, na ktorého hornej strane je umiestnený ukazovateľ smeru toku materiálu. Dno telesa je opatrené šróbením pre tlakový vzduch.

Prevedenie – teleso vykladača je zváraná konštrukcia so vstupnou a výstupnou prírubou. Usmerňovanie toku materiálu zaisťuje zváraný vnútorný valec opatrený prietočným otvorom a uzatváracou plochou. Uchytenie čapov vnútorného valca je riešené cez samomazné puzdrá, ktoré sú nalisované do vonkajšieho veka a telesa VBV. Vnútorný valec, uloženie čapov, vonkajšie veko sú opatrené tesnením, aby nedošlo k nežiaducemu prášeniu VBV.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
