Valcové kalhotové klapky pneumatické sú špecializované zariadenia slúžiace na automatizované smerovanie sypkých materiálov medzi dvoma výstupnými cestami, pričom sú ovládané pomocou pneumatického systému. Tento typ klapiek sa často používa v priemyselných aplikáciách, kde je dôležité rýchle a presné prepínanie toku materiálu a kde je preferované pneumatické ovládanie z dôvodu jeho rýchlosti, spoľahlivosti a bezpečnosti v prostredí s možným rizikom výbuchu.
Charakteristika a použitie:
Kalhotové klapky – valcové slúžia na presmerovanie toku práškových a drobných, zrnitých materiálov do jednotlivých vetiev technologickej linky v prípadoch, keď je nutné miestne alebo diaľkové pneumatické ovládanie. Sú určené pre materiály s hornou hranicou zrnitosti do 30 mm (s prihliadnutím na veľkosť prietokového prierezu). Zariadenie konštruované predovšetkým pre mleté, práškové materiály je prachotesné. Teplota dopravovaného suchého materiálu môže byť –30 až +100 °C pri práškových materiáloch s vlhkosťou max. 1% a zrnitých materiálov s hlinitou prímesou a vlhkosťou max. 3% je pracovná teplota 0 až 100 °C.
Rozmery a parametre zariadenia:

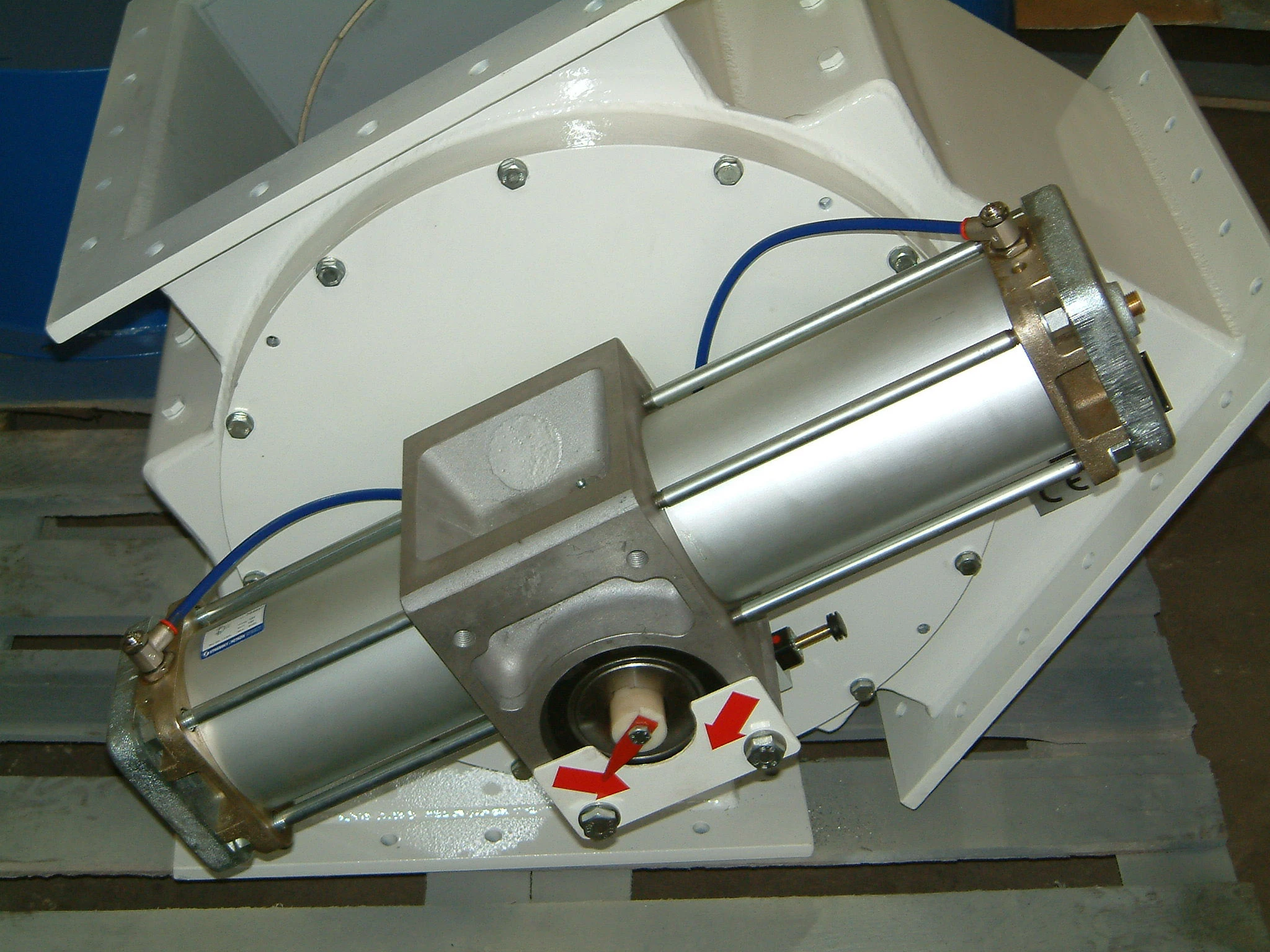

Typový rad valcových kalhotových klapiek VKKP je navrhnutý v 8-mi veľkostiach < od 150 x 150 mm do 650 x 650 mm > (viď tabuľka - projektový podklad). Po technicko-obchodnom prerokovaní s výrobcom je možné dodať adresné prevedenie. Ovládanie zaisťujú otočné pneupohony s menovitými veľkosťami Ø 63 – 150 mm pri bežnom pracovnom tlaku 0,6 MPa. Dodávané nohavicové klapky sú osadené pneumatickými prvkami renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.
Popis prevedenia:
Valcové kalhotové klapky sú konštruované na osadenie do gravitačných sklzov štvorcového prierezu na usmernenie toku materiálu do dvoch vetiev technologickej linky. Sú ovládané otočnými pneupohonmi príslušnej veľkosti, zodpovedajúce potrebnému krútiacemu momentu. Súčasťou dodávky sú aj ručne alebo diaľkovo ovládané rozvádzače a ventily, rovnako ako signalizácia koncových polôh. Výstupné sklzy sú v sklone 60° od vodorovnej roviny.
Prevedenie – teleso kalhotovej klapky je zváraná konštrukcia so vstupnou a dvoma výstupnými štvorcovými prírubami. Usmerňovanie toku materiálu zaisťuje vnútorný valec opatrený prietočným otvorom s pancierovanou sklznou plochou. Valec je uchytený pomocou čapov do samomazných puzdier na vonkajších vekách klapky. Vnútorný valec, uloženie čapov a vonkajšie veka sú opatrené tesnením na zamedzenie prašnosti.
Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
