Charakteristika a použitie:

Valcový regulátor prietoku s motorickým pohonom (ďalej VRPM) slúži na reguláciu a uzavretie toku materiálu technologickej vetvy. Je určený pre materiály s teplotou do 120 °C. Prietočné množstvo sa reguluje natočením vnútorného valca ovládaného elektroprevodovkou. Zariadenie je konštruované predovšetkým pre mleté, práškové materiály a je prachotesné.

Rozmery a parametre zariadenia:

Typový rad valcových regulátor prietoku je navrhnutý v 8 – mi veľkostiach < od 150 x 150 mm do 650 x 650 mm > (viď tabuľka – projektový podklad). Pre nasadenie do dopravnej cesty je rozhodujúca zrnitosť materiálu (0 – 5 mm, ojedinelé zrná max. do 10 mm) a požadovaný výkon, vo vzťahu k prietočnému prierezu uvádzanému v tabuľke. Diaľkové ovládanie je zaistené cez pákový systém elektroprevodovkou. Dodávané zariadenie je osadené pohonnými prvkami renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.

Popis prevedenia:

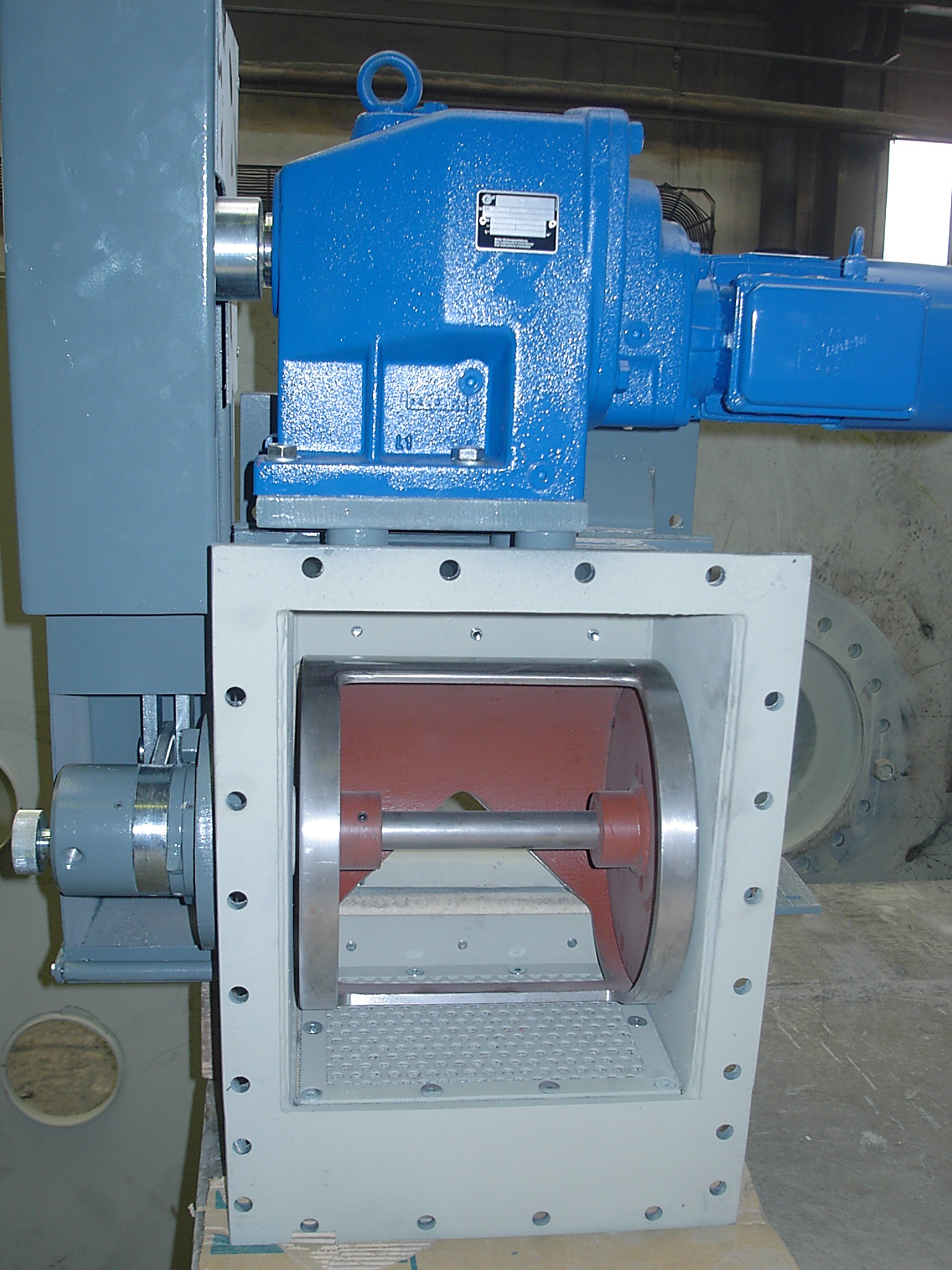

Valcový regulátor prietoku má obdĺžnikovú vstupnú a výstupnú prírubu. Je tvorený delenou zváranou skriňou z ocele, medzi jednotlivé diely je vložené filcové tesnenie vnútorného regulačného valca. Tento je uchytený pomocou hriadeľa do vonkajšieho telesa cez klzné ložiská. Hriadeľ je vybavený tesnením proti nežiaducemu prieniku dopravovaného materiálu. Pohon VRPM obstaráva cez pákový systém elektroprevodovka, ktorá je priskrutkovaná na skriňu VRPM.

Prevedenie – teleso VRPM je zváraná konštrukcia a je vyrobené z ocele tr. St. 37, diely prichádzajúce do styku s dopravovaným materiálom z materiálu tr. St. 52. Vnútorný valec je zhotovený z materiálu tr. St. 52 a je uchytený pomocou hriadele do samomazných puzdier na vonkajších vekách. Vnútorný valec, uloženie hriadeľa a vonkajšie veka sú opatrené tesnením na zamedzenie prašnosti.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
