Charakteristika a použitie:

Valcový spodný vykladač (ďalej len VSV) slúži na rozdelenie toku suchého, jemne mletého materiálu v pneumatických dopravných cestách do pozdĺžneho smeru alebo kolmo dole v smere toku prichádzajúceho materiálu. Zariadenie je prachotesné a určené na inštaláciu v technologických linkách predovšetkým výroby stavebných hmôt. Teplota dopravovaného materiálu je do 80 °C.

Rozmery a parametre zariadenia:

Typový rad valcových spodných vykladačov je navrhnutý v 8-mi veľkostiach < od 150 x 150 mm do 650 x 650 mm > (viď tabuľka: projektový podklad). Pre nasadenie do dopravnej cesty je rozhodujúci prietokový prierez, uvádzaný v tabuľke. Ovládanie vnútorného valca zaisťuje elektropohon s brzdou od renomovaných firiem navrhnutými výrobcom, príp. podľa objednávky alebo dohody s odberateľom.

Popis prevedenia:

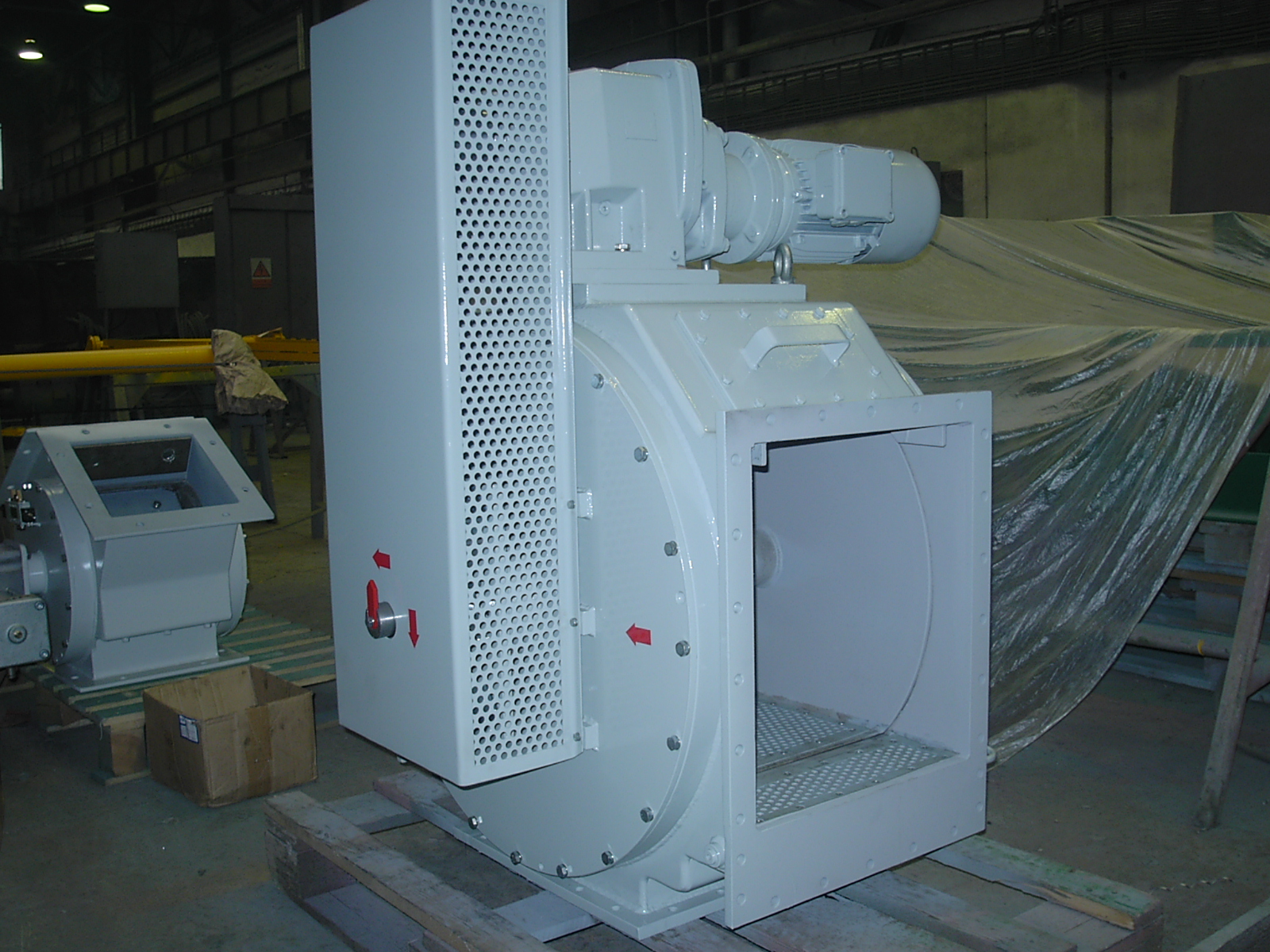

Valcový spodný vykladač má obdĺžnikový vstup, obdĺžnikový výstup pre vodorovný smer (pripojenie k pneumatickému žľabu) a štvorcový spodný výstup (pripojenie k výsypnému sklzu). Rozdelenie toku materiálu do jednotlivých vetiev zaisťuje vnútorný valec, ktorý je opatrený prevzdušňovacím dnom. Tento je uchytený pomocou čapov do bočných viek. Veká sú priskrutkované na prírubu základného telesa VSV. Ovládanie vnútorného valca zaisťuje motorický pohon opatrený brzdou, ktorý je priskrutkovaný cez kotviacu dosku na základné teleso. Pákový prevod od pohonu k vnútornému valcu je opatrený krytom, na ktorého hornej strane je umiestnený ukazovateľ smeru toku materiálu. Jedno z bočných viek je opatrené šróbením pre tlakový vzduch.

Prevedenie – teleso vykladača je zváraná konštrukcia so vstupnou a výstupnou prírubou. Usmerňovanie toku materiálu zaisťuje zváraný vnútorný valec opatrený prietočným otvorom a uzatváracou plochou. Uchytenie čapov vnútorného valca je riešené cez samomazné puzdrá, ktoré sú nalisované do vonkajších viek. Vnútorný valec, uloženie čapov, vonkajšie veká sú opatrené tesnením, aby nedošlo k nežiaducemu prášeniu VSV. Podľa umiestnenia pohonu rozlišujeme prevedenie pravé a ľavé.

Adresné prevedenie a špeciálne požiadavky je nutné konzultovať s výrobcom.
